產品描述

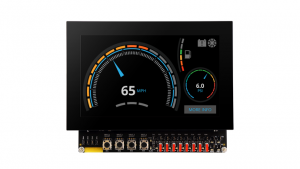

SGD 70-A DK +是7吋PanelPilotACE兼容顯示器SGD 70-A的開發套件。開發板本身允許用戶快速連接並測試PanelPilotACE顯示器的所有輸入和輸出功能。

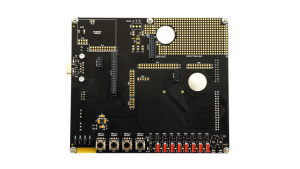

該套件包括開發板，SGD 70-A PanelPilotACE顯示屏，USB電纜和電源。開發板包括用於數字I / O的LED和開關，用於生成模擬輸入的四個電位計，以及用於PWM輸出的可變亮度LED和用於測試電路的原型區域。連接也可用於顯示器的RS232，RS485，SPI和I²C功能。
PanelPilotACE大學
PanelPilotACE大學擁有眾多資源，可以使您的編程體驗盡可能快速有效。從如何指南和常見問題解答到越來越多的預配置ACE模板和圖標、圖形庫，訪問大學可使您的PanelPilotACE項目更快速有效。
產品規格
|
模擬輸入 |
x4 |
| 數位輸入/輸出 |
x8 |
|
PWM輸出 |
x4 |
| 警報輸出 |
x2 |
|
串行總線連接 |
RS232和RS485 |
| 電源電壓 |
5至30伏直流電 |
|
外部尺寸 |
181（7.1）x 147（5.8）x 64（2.5）毫米(英寸) |
