描述
產品描述

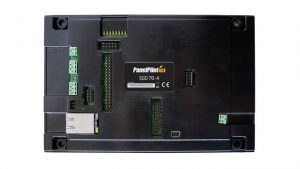

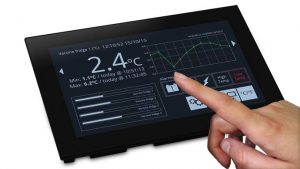

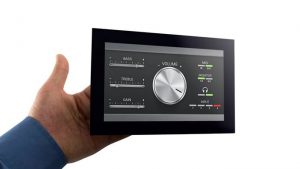

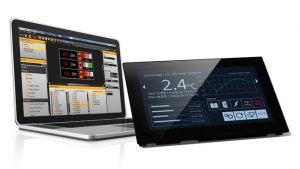

SGD 70-A是一款7吋電容式觸控顯示屏，設計用於PanelPilotACE Design Studio，這是一款免費的拖放式軟件包，用於快速開發高級用戶界面和面板儀表。這種現成的顯示器具有豐富的硬件接口，包括4個16位雙極模擬輸入（最大±40V直流）、8個數字輸入/輸出引腳、2個警報輸出、4個8位PWM輸出、PID控制、用於記錄數據的以太網FTP、多軌數據記錄和趨勢圖，串行RS232和RS485以及額外的板載可測量溫度。
開發套件
如果您開始在PanelPilotACE平台上開發，開發套件SGD 70-A-DK +是最佳選擇。它包括您一開始需要的一切：SGD 70-A開發板和USB電纜。該板提供開關、撥號盤、LED和螺絲端子連接，用於SGD 70-A的所有輸入和輸出功能。
PanelPilotACE大學
PanelPilotACE大學擁有眾多資源，可以使您的編程體驗盡可能快速有效。從如何指南和常見問題解答到越來越多的預配置ACE模板和圖標、圖形庫，訪問大學可使您的PanelPilotACE項目更快速有效。
產品應用
SGD 70-A適用於各種應用。 這些包括：
汽車工業
自動化與控制
PLC / HMI /數據採集
產品規格
|
顯示 |
7吋TFT 16.7M色 |
| 觸控螢幕 |
電容式觸控螢幕 |
|
解析度 |
1024 x 600像素 |
| 處理器 |
Freescale i.MX 6SoloX (ARM Cortex A9 & M4) |
|
模擬輸入 |
四個16位元到±40V直流 |
| 電源供應 |
5至30V d.c. （5V直流時標準值為300mA） |
|
外部尺寸 |
186(7.3) x 122 (4.3) x 21 (0.8)毫米 (英寸) |
